Nožová šoupátka

Švýcarský výrobce nožových šoupátek s tradicí výroby od roku 1965.

Nožová šoupátka SISTAG Wey VN



Použití: voda, kal, papír, cukr


Provedení: mezipřírubové


Velikost: litina 50 - 400 mm
                  nerez ocel  50 -1000 mm
Materiál: litina GG25 nebo nerez ocel
Vrtání příruby: DIN PN10/16
Tlaková třída: max. 10 bar (v závislosti na DN)
Rozsah použití: zpracování odpadních vod, výroba papíru
                              celulózy, chemický průmysl, zpracování
                              odpadů, potravinářský průmysl, písky,
                              granuláty, zpracování biomasy

Druhy pohonů: ruční kolo, rychlouzavírací páka, elektro, pneu, hydraulický



06b Nožová šoupátka SISTAG Wey VN

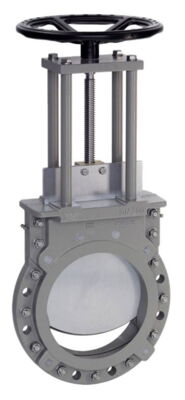

Nožová šoupátka SISTAG Wey MF

Velikost: 50 - 1600 mm
Materiál: tvárná litina GGG 40
Vrtání příruby: DIN PN 6/10/16, ANSI 150, BST „D“
Tlaková třída: max. 16 bar (v závislosti na DN)
Rozsah použití: zpracování odpadních vod, výroba papíru,
chemický průmysl, výroba asfaltu, potravinářský průmysl, písky, cementárny, výstavba sil, granuláty, příprava kompostu, zpracování biomasy

Druhy pohonů: ruční, pneu, elektro, hydraulický



06c Nožová šoupátka SISTAG Wey MF

Nožová šoupátka SISTAG Wey DP - s průchozím nožem

Provedení: mezipřírubové

Velikost: 100 - 400 mm
Materiál: GG25 a nerez ocel
Vrtání příruby: DIN PN 6/10/16, ANSI 150, BST „D“
Tlaková třída: max. 16 bar (v závislosti na DN)
Rozsah použití: výroba celulózy, chemický a báňský průmysl, uhelné elektrárny, příprava kompostu

Druhy pohonů: pneumatický



Nožová šoupátka SISTAG Wey DP - s průchozím nožem

Nožová šoupátka SISTAG Wey MH


Provedení: mezipřírubové
Velikost: 150 - 350 mm
Materiál: litina a nerez ocel
Vrtání příruby: DIN PN 25
Tlaková třída: max. 25 bar (v závislosti na DN)

Rozsah použití: báňský průmysl, uhelné elektrárny, zpracování odpadů - kalů

Druhy pohonů: ruční, pneu, elektro, hydraulický





06h Nožová šoupátka SISTAG Wey MH

Nožová šoupátka SISTAG Wey VK čtyřhranná

Provedení: mezipřírubové, čtvercové připojení

Velikost: 200 - 800 mm
Materiál: litina, ocel a nerez ocel
Vrtání příruby: speciální
Tlaková třída: max. 10 bar (v závislosti na DN)
Rozsah použití: chemický průmysl, zpracování odpadů a sypkých (prachových) médií

Druhy pohonů: pneumatický





Nožová šoupátka SISTAG Wey VK čtyřhranná

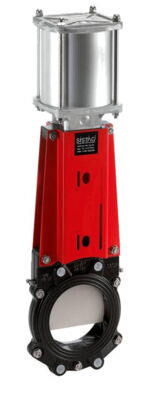

VN Series

Provedení: Semi Lug
Velikost: 50 - 1400 mm
Materiál: litina, nerezový ocel
Vrtání příruby: PN 10, PN 16
Tlaková třída: max. 10 bar

Brochure VN Series (PDF)

MF Series

Provedení: Middle Flange
Velikost: 50 - 1600 mm
Materiál: litina, tvárná litina
Vrtání příruby: PN 10, PN 16
Tlaková třída: max. 10 bar

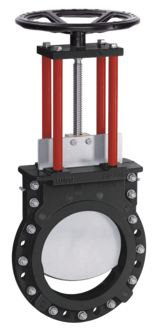

MG Series

Provedení: Middle Flange
Velikost: 50 - 600 mm
Materiál: nerezový ocel, tvárné železo
Vrtání příruby: PN 10, PN 16
Tlaková třída: max. 16 bar


MH Series

Provedení: Middle Flange
Velikost: 100 - 400 mm
Materiál: tvárné železo, nerezový ocel
Vrtání příruby: PN 25
Tlaková třída: max. 25 bar


VG Series

Provedení: Semi Lug
Velikost: 150 - 200 mm
Materiál: litina
Vrtání příruby: 150 mm x 150 mm, 200 mm x 200 mm
Tlaková třída: max. 4 bar


VK Series

Provedení: čtvercové
Velikost: 200 - 800 mm
Materiál: litina, nerezový ocel, speciální litý materiál
Vrtání příruby: speciální
Tlaková třída: max. 10 bar


DP Series

Provedení: Through Gate
Velikost: 100 - 400 mm
Materiál: litina, nerezový ocel, speciální litý materiál
Vrtání příruby: PN 10, PN 16, Table D
Tlaková třída: max. 10 bar


HD Series

Provedení: Plná příruba
Velikost: 80 - 400 mm
Materiál: uhlíková ocel, speciální litý materiál, nerezová ocel
Vrtání příruby: PN 25, PN 40, PN 64, PN 100
Tlaková třída: max. 100 bar

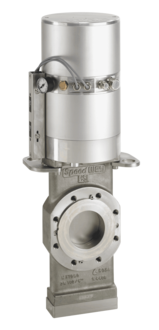

HSI Series

Provedení: Through Gate
Velikost: 100 - 400 mm
Materiál: nerezový ocel
Vrtání příruby: ANSI 150, PN 10, PN 16
Tlaková třída: max. 16 bar

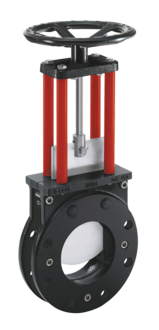

AO Series

Provedení: plná příruba
Velikost: 50 - 1000 mm
Materiál: uhlíková ocel, litina, tvárná litina, speciální litinový materiál, nerezová ocel
Vrtání příruby: PN 10, PN 16, PN 25, Table D
Tlaková třída: max. 25 bar
